ОГНЕЗАЩИТНАЯ ШТОРА EI-60

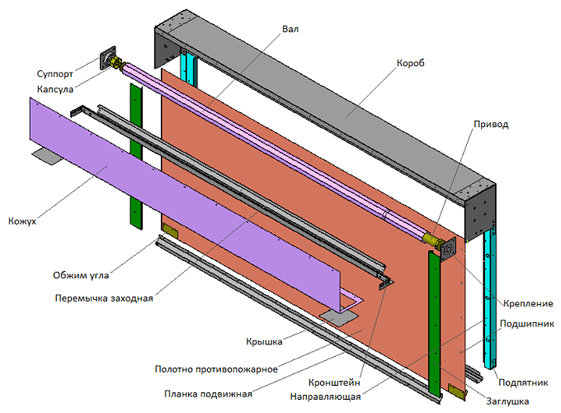

Противопожарные шторы состоят из прямоугольного стального каркаса, крепящегося над проемом, с двумя вертикальными направляющими, которые фиксируются на боковых сторонах проема. Каркас представляет собой короб из стального листа со специальным кожухом.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КОРОБА И КОЖУХА.
Наименование | Материал | Толщина |
Короб | Стальной лист | 1 мм |
Кожух | Стальной лист | 1 мм |
Профили вертикальных направляющих | Стальной лист | 2 мм |
Несущие части конструкции короба | Стальной лист | 3 мм |
Короб шторы при длине более 2,5 м является составным. |
РАСЧЕТ НАГРУЗКИ, ДЕЙСТВУЮЩЕЙ НА НЕСУЩУЮ КОНСТРУКЦИЮ:
Удельный вес короба в сборе | для короба 250х300 мм | 17,5 кг/м.п. |
для короба 350х400 мм | 22,1 кг/м.п. |
Внутри стального каркаса противопожарной преграды находится вал с внутривальным приводом, на который наматывается полотно шторы. Различают 3 типа стальных валов, используемых в конструкции огнезащитных штор:
- октогональные (8-гранные) RT 70*1,2, удельный вес = 2,5 кг/м.п.
- октогональные (8-гранные) RT 102*2,5,удельный вес = 6,5 кг/м.п.
- круглая труба с наружным диаметром 108 мм и толщиной стенки 4,0 мм,удельный вес = 10,4 кг/м.п.
На подбор подходящего типа вала оказывает влияние ширина полотна огнезащитной преграды и его вес с профильной планкой. Если ширина полотна превышает 8 м, то целесообразно использование трубы с наружным диаметром 133 и 159 мм.
ДОСТУПНЫЕ ПРИВОДЫ:
Внутривальные приводы фирмы SOMFY | Напряжение питания | Мощность | Максимальный потребляемый ток | Вес |
230 В | 100-400 Вт | 2 А | 1,6-5 кг |
Если шторы имеют большой вес, используются осевые приводы.
Нижняя часть огнезащитной шторы имеет профильную планку, обеспечивающую натяжку полотна и его плотное прилегание к полу после опускания.
- Удельный вес профильной планки составляет 4,5 кг/м. п.
Производство металлической конструкции огнезащитной преграды может осуществляться из оцинкованной, нержавеющей стали, также возможна окраска в любую цветовую гамму по каталогу RAL. Главная составляющая противопожарных штор – полотно.
ХАРАКТЕРИСТИКИ ПОЛОТНА
Кремнеземная ткань со специальной пропиткой | Толщина | Удельный вес | Термостойкость |
7 мм | 2,5 кг/м.кв. | 1100° С |
Производству кремнеземной ткани предшествует термообработка для обеспечения низкой теплопроводности и устойчивости к температурам свыше 1000°С. Существует возможность изготовления пожарного лаза в полотне противопожарной шторы.
Противопожарная преграда в обычном состоянии не занимает много места и не портит дизайн помещения, т.к. полотно намотано на вал и не привлекает внимания. Однако в случае возгорания и поступления сигнала от АПС огнезащитные шторы быстро опускаются, создавая преграду для дальнейшего распространения пожара и продуктов сгорания.
Огнезащитные шторы опускаются со скоростью 0,08 м/сек и более. При отключении сигнала полотно возвращается в исходное положение с помощью привода 230 V.
В случае отключения электроэнергии питание противопожарной преграды осуществляется из резервного источника. Следует иметь в виду, что плановая проверка оборудования должна проводиться квалифицированными специалистами сервисной службы каждые 3 месяца
Гарантия на шторы предоставляется на 12 месяцев после установки и проведения пусконаладочных работ при условии, что регулярное техобслуживание будет производиться компетентными специалистами.
ПРОТИВОПОЖАРНЫЕ ШТОРЫ EI-60 И EI-120 С ОРОШЕНИЕМ
Противопожарные шторы с орошением обладают сходным механизмом со шторами, не имеющими данной системы, главным отличительным признаком являются особенности полотна.
Технические характеристики | Значение |
Толщина полотна | 1 мм |
Вес | 0,8 кг/кв.м |
Термостойкость | 1100° С |
Минимальная скорость опускания шторы | 0,08 м/с |
Гарантийный срок после осуществления монтажа и пуско-наладочных работ. | 12 месяцев |
Затраты воды на противопожарную штору с орошением составляют 7,3 л/мин на погонный метр. Огнезащитные преграды с шириной более 10 м могут использоваться с системой поддержки вала.

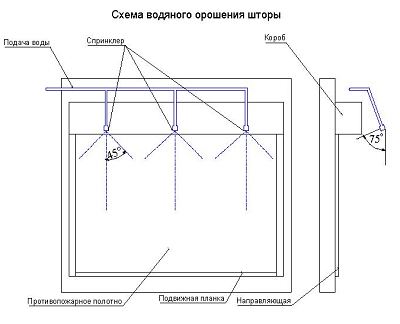

СХЕМА ВОДЯНОГО ОРОШЕНИЯ ШТОРЫ.

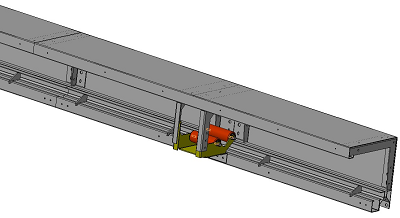

СИСТЕМА ПОДДЕРЖКИ ВАЛА.

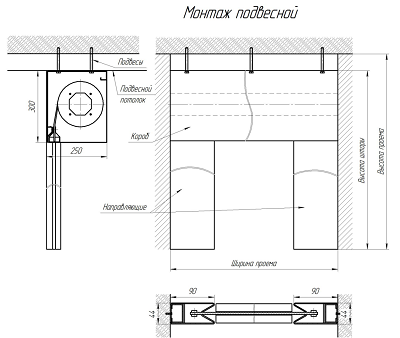

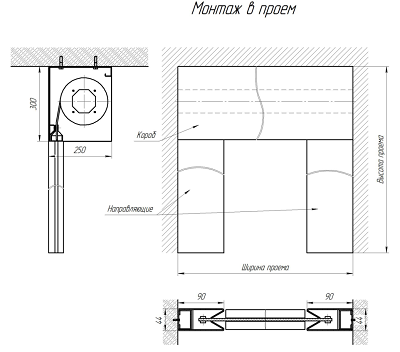

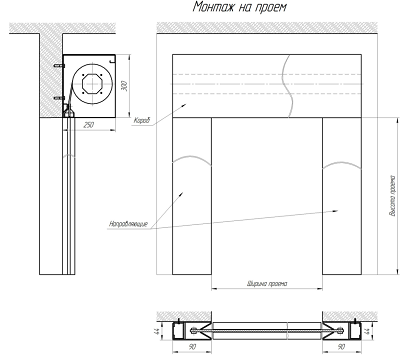

СПОСОБЫ МОНТАЖА ШТОР
