Предназначены для использования:
- для ограждения и теплоизоляции проемов средне- и низкотемпературных холодильных помещений с повышенными требования к пожарной безопасности.
- в помещениях с трафиком средней интенсивности
- широкий круг камер и помещений, где товар находится в упакованном виде
- для прохода персонала
- для ручного переноса грузов
- для провоза ручных тележек
- в условиях постоянной 80% влажности и температуры от -33…+45°С, и непродолжительной влажности 100%
- в помещениях с отсутствием требований к гигиене
- в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.
- в условиях отсутствия содержания соли в воздухе
- в условиях отсутствия крупной пыли и абразива в воздухе
РДО(EI45) – распашная холодильная противопожарная дверь одностворчатая
Рис 1.
Стандартный диапазон размеров световых проемов приведен в Таблице 1.
Таблица 1
Ширина х Высота, мм. | ||
min | max | |
РДО(EI45) | 800х2000 | 1200х3000 |
Двери могут быть установлены в монтажные дверные проемы размеров от 1029мм до 1429мм по ширине, от 2115мм до 3115мм по высоте и толщиной 150мм.
Конструкция противопожарных дверей рассчитана на препятствие распространению пожара в течении 45минут, что соответствует требованиям предела огнестойкости IE45.
Противопожарные свойства дверей подтверждены сертификатом (№ C-DE.ПБ07.В.00186 ТР 0628231) пожарной безопасности.
Распашные противопожарные двери рекомендованы к применению в составе холодильных и морозильных камер на:
- мясоперерабатывающих производствах,
- молокоперерабатывающих производствах,
- складских комплексах,
- фрукто и овоще хранилищах,
- предприятиях общественного питания,
- магазинах и т.д.
Полотно двери:
Полотно двери представляет собой многослойную теплоизоляционную конструкцию толщиной 150 мм.
- Обшивки полотна - оцинкованная сталь толщиной 0,6 мм, с полимерным покрытием разрешенном к применению в пищевой промышленности или нержавеющая сталь толщиной 0,8 мм
- Изоляция - заливная, огнеупорная пена.
- Толщина изоляции - 150мм.
- Уплотнитель - по периметру полотна.
- Дверные петли – подъемные из нержавеющей стали.
- Замок – накладной с системой аварийного выхода.
Для предотвращения проникания дыма, на полотне установлен герметичный резиновый уплотнитель.
На полотне двери имеются все необходимые технологические отверстия для установки фурнитуры.
Рама.
Рама распашной противопожарной двери изготовлена из холоднокатаной стали толщиной 2,0мм. и состоит из двух частей, наружной и внутренней. Обе рамы заполнены огнеупорной пеной. При монтаже наружная и внутренняя часть стягиваются между собой, тем самым охватывая проем и полностью герметизируя его. На раме имеются все необходимые технологические отверстия для проведения монтажа и крепления фурнитуры.
Раму фиксируют к стене при помощи крепежных элементов (выбираются в зависимости от материала стены). Затем крепежные отверстия заполняются огнеупорным герметиком и закрываются заглушками, входящими в комплектацию. После завершения монтажа рамы, на поверхность прилегания уплотнителя полотна к раме, наклеивают терморасширяющуюся ленту, которая увеличивается в объеме под воздействием высокой температуры, тем самым предотвращая проникновение дыма и огня.

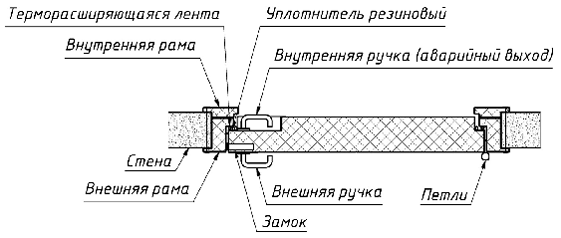

Схема расположения элементов конструкции распашной противопожарной двери изображена на Рис.2.
Рис 2.
Обозначение дверей.
Пример для Распашной Двери Одностворчатой противопожарной (Предел огнестойкости EI45), с Шириной светового проема 1200мм, Высотой светового проема 2000мм, стандартной толщиной полотна 150мм, Среднетемпературное исполнение, Правое открывание (петли справа):
РДО(EI45) -1200.2000/150-C-Пр
Эксклюзивные цвета
Стандартная комплектация:
Стандартный состав комплекта одностворчатой двери РДО(EI45)
Дверное полотно с петлями и замком, дверной проем, доводчик, паспорт, инструкция по монтажу и эксплуатации, крепежный набор по выбору. Всё изделие полностью смонтировано для всех стандартных размеров.
Внешняя рама с полотном, внутренняя рама и крепежный набор упакованы в картонные коробки.
Стандартный ряд (остальные размеры - по индивидуальному запросу)Таблица 3
Наименование | Световой проем | |
ширина, мм | высота, мм | |
РДО(IE45) 800.2000/02-150 | 800 | 2000 |
РДО(IE45) 800.2200/02-150 | 800 | 2200 |
РДО(IE45) 900.1800/02-150 | 900 | 1800 |
РДО(IE45) 900.2000/02-150 | 900 | 2000 |
РДО(IE45) 900.2200/02-150 | 900 | 2200 |
РДО(IE45) 1000.1800/02-150 | 1000 | 1800 |
РДО(IE45) 1000.2000/02-150 | 1000 | 2000 |
РДО(IE45) 1000.2200/02-150 | 1000 | 2200 |
РДО(IE45) 1200.1800/02-150 | 1200 | 1800 |
РДО(IE45) 1200.2000/02-150 | 1200 | 2000 |
РДО(IE45) 1200.2200/02-150 | 1200 | 2200 |
По вопросам нестандартных дверей - звоните или пишите. Мы всегда рады Вам помочь.
