Откатные двери общего назначения ОД(ОН), ОДД(ОН)

Предназначены для использования в помещениях:

• где товар находится в упакованном виде
• в холодильных и морозильных помещениях любого объема, – от небольших камер до больших складов и производств
• в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков
• в помещениях с использованием монорельса
• в условия отсутствия содержания соли в воздухе
• в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.
• в условиях постоянной 80% влажности и температуры от -35…+55°С, и непродолжительной влажности 100%
• в условиях отсутствия химической обработки полотна двери жидкостями, вызывающими коррозию алюминия
• в помещениях с отсутствием требований к гигиене
• в условиях отсутствия крупной пыли и абразива в воздухе
• Изготавливаются только под заказ;
• Максимальные габариты стандартной двери 2400х2400. Максимальная ширина любой нестандартной двери: ОД(ОН)=3000мм, ОДД(ОН)=6000мм;
• Максимальные габариты нестандартной двери при толщине полотна:



  ОД(ОН) S80=39м.кв.	ОДД(ОН)=78м.кв.
  ОД(ОН) S100=36м.кв.	ОДД(ОН)=72м.кв.
  ОД(ОН) S120=33м.кв.	ОДД(ОН)=66м.кв.
  ОД(ОН) S150=30м.кв.	ОДД(ОН)=60м.кв.

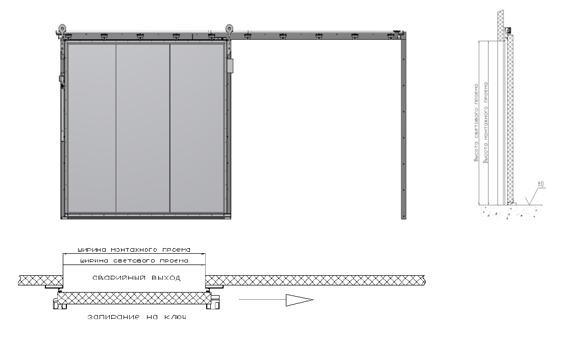

Высота и ширина светового проема соответствует высоте и ширине монтажного проема;

Условия установки и температурного исполнения дверей представлены в Таб.1 и Таб.2 соответственно.

Таблица 1

Полотно двери

Многослойная сэндвич панель (ППУ + лист крашеная сталь 0,6 мм.)

Толщина полотна: 80мм; 100мм; 120мм

Цвет полотна: стандартный- RAL9003 белый

Конструкция и виды рам.

Толщина материала рам 2,0 мм. Покрытие - краска порошковая RAL9003. "М-образная накладная рама" монтируется на проем c использованием скрытого крепежа. Рекомендуемая установка на несущие стены из бетона или цельного кирпича, на сэндвич панель или металлоконструкцию (Таб.2).

Таблица 2

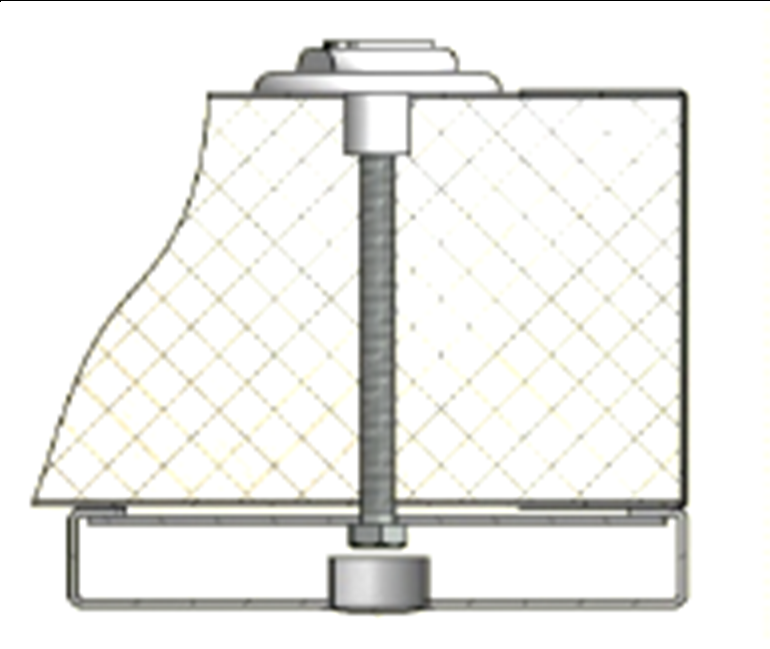

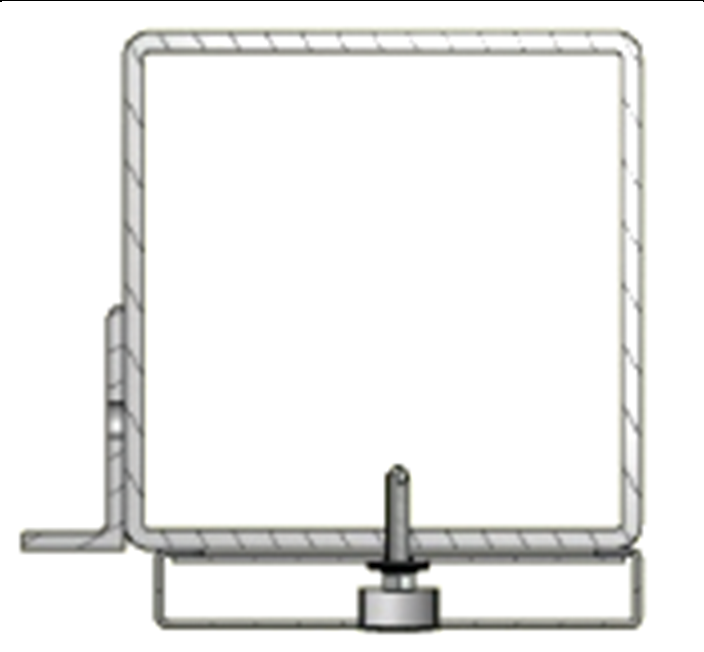

Крепление на сэндвич панель	Крепление на несущую стену	Крепление на металлоконструкцию

Обозначение дверей.

• Пример для Откатной Двери (Общего Назначения), с Шириной светового проема 1800мм, Высотой светового проема 2200мм, стандартной толщиной полотна 100мм, Низкотемпературное исполнение, Правый откат, исполнение двери «без порога», с замком:

  ОД(ОН) -1800.2200/100-Н-Пр, без порога, с замком

• Пример для Откатной Двери Двухстворчатой (Общего Назначения), с Шириной светового проема 2800мм, Высотой светового проема 2600мм, стандартной толщиной полотна 100мм, Низкотемпературное исполнение, Основная створка Правая, исполнение двери «без порога», с замком:

  ОДД(ОН) -2800.2600/100-Н-Пр, без порога, с замком

Эксклюзивные цвета

Стандартная комплектация.

ОД(ОН): Дверное полотно в сборе, рама, комплект направляющих откатной фурнитуры, комплект швеллеров обрамления, паспорт, инструкция по монтажу и эксплуатации, крепежный набор.

Первое место. Дверное полотно в сборе с нижней направляющей упаковано в картонную коробку.

Второе место. Стойки и поперечины рамы упакованы в картонную коробку.

Третье место. Комплект направляющих откатной фурнитуры упакован в картонную коробку.

Четвертое место. Комплект крепежных элементов, паспорт, инструкция по монтажу и эксплуатации. Упаковано в картонную коробку.

ОДД(ОН): Комплект дверных полотен в сборе, рама, комплект швеллеров обрамления, паспорт, инструкция по монтажу и эксплуатации, крепежный набор.

Первое место. Комплект дверных полотен в сборе с нижней направляющей, уложены в картонную коробку.

Второе место. Стойки и поперечины рамы, обернуты в полиэтилен и упакованы в картонную коробку.

Третье место. Комплект направляющих откатной фурнитуры, упакован в картонную коробку.

Четвертое место. Комплект крепежных элементов, паспорт, инструкция по монтажу и эксплуатации.

Упаковано в картонную коробку.

Рекомендуем:

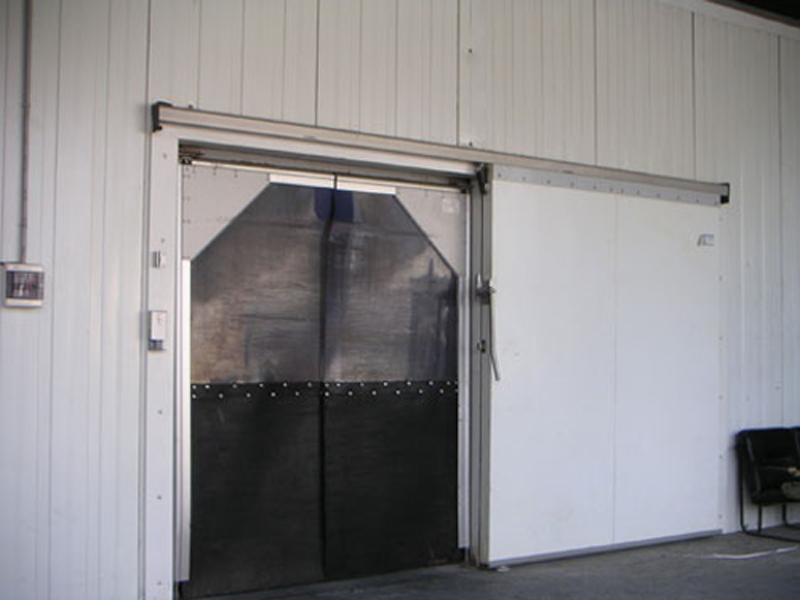

1. МДДПл, в тандеме с откатной дверью, для минимизации потерь холода во время работы с открытой камерой при транспортировании на ручных тележках или механизированных погрузчиках

2. МДД(В) без остекления в паре с откатной дверью для минимизации потерь холода во время работы с открытой камерой при транспортировании на ручных тележках, при механизированных погрузчиках, а так же в местах прохождения груза по монорельсам

ОпцииТаблица 3
